結合軟硬體之路（一）：Make Electronics 實驗1

從接觸資訊領域以來，我就比較偏重軟體，老實說，應該是不了解硬體的角色，所以只在軟體上學習。但當你在軟體方面越學越多，也懂得越來越多時，你自然會對硬體那一方面有一些疑問，你會想知道硬體到底是怎麼驅動的？有一些疑問你可以在書上或網路上找到答案，你也覺得好像懂它的原理，但對我來說，沒有自己手動實作一些東西，真的覺得缺少什麼？

剛好在“建立嵌入式系統：傑出軟體的設計模式”這本書中，有推廌“Make : Electronics : Learn by Discovery”這本書，這本書是以實驗的方式來學習電路，覺得以這樣的方式學習，正是我想要的，就在這裡分享學習的過程，也許對這方面有興趣的人也可以這樣做。

要學習硬體，最重要的就是要有工具和元件（雖然書中有說可以在網上購買工具包，但那是在國外買），我自己一樣也沒有，那就自己學著去採買吧！以下是實驗1～5所需要的工具，



Tool:

Small pliers (小鉗子）

Wire cutters

Multimeter （萬用電錶）

Supplies：

電池，9V電池x1和AA(1.5V)電池x6

Snap connector

(9V 用）

 （1.5V 1個）

（1.5V 4個）

 Alligator clips (鱷魚夾套管) x 6

Components：

Fuses（保險絲）3A x 3

Potentiometers (電位計）

2K linear, 0.1 watt minimum（不需要超過 0.5 watt)

Resistors (電阻）

1/4 watt minimum，包含470 ohms,1K, and 2K or 2.2K,最少100個

Light-emitting diodes(LEDs)

實驗一：“嘗嘗看電力”

是的，你沒看錯！實驗一要你去用 9V 的電池，然後用你的舌頭去接觸 9V 電池的正負極。我一開始還有點怕，因為我知道會有電到的感覺，但我還是照做了！9V 的電，原來是這種感覺！（請注意，請不用使用超過 9V 以上的電！），再來就是用萬用電錶去量看看你的舌頭的電阻是多少？書上說大約會有50K，但我量我的舌頭大約是10M～12M左右。

然後，去量看看一般的水的電阻有多少？自來水大約是6.3M~6.6M，加了一小匙鹽之後，大約變為4.3M左右。老實說，我實驗到這裡，有點懷疑我新買的電錶是否準確，等我買到電阻之後，再來驗證好了！

附上我用的測試工具
9V 電池：

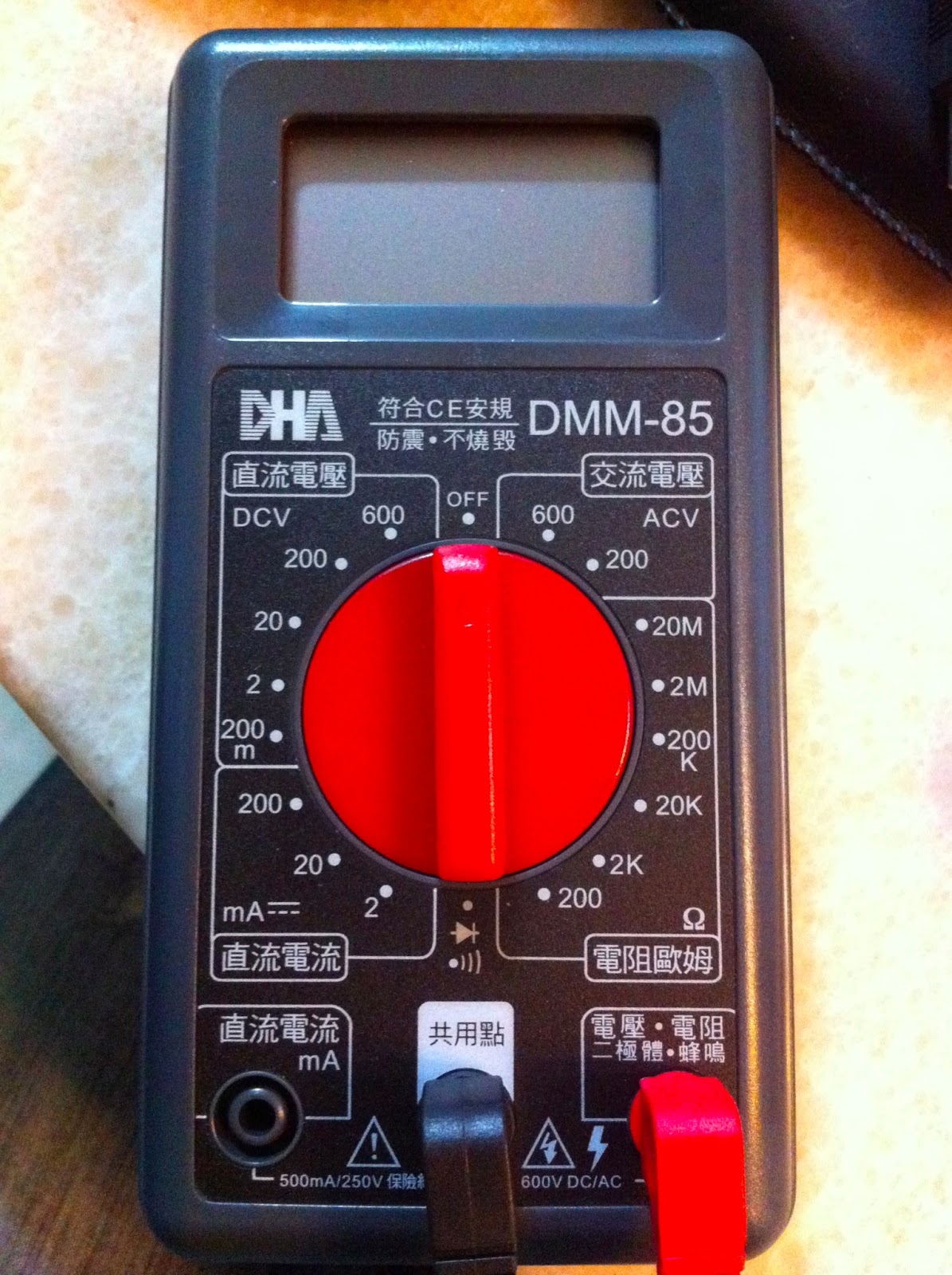

萬用電錶
